eie实验室近期将陆续发表一些典型工程干扰与抗干扰模拟照片，作为共同探讨抗干扰技术的“抛砖引玉”吧。

关于模拟干扰与抗干扰实验的说明：

1. 工程中的实际干扰，由于电磁环境的差别，干扰的实际表现，影响程度等都有很大差别，千变万化，不可能也不需要在另一种环境下原样重现；

2. eie实验室经过长期对干扰产生机制的研究并结合工程实践，基本掌握了主要干扰类型的主要电磁特征，并成功的模拟出了常见的一些电磁干扰的工程表现特性，因此，和工程某个具体干扰比较起来，这种模拟干扰更具有普遍意义；

3. 模拟干扰的目的是为了探讨抗干扰的有效措施，开发实用的抗干扰产品，指导工程实践。eie实验室开发出的抗干扰同轴电缆、加权抗干扰器的系列专利产品，已经取得了实验结果与工程实用效果的完全一致；

　　干扰属性：模拟同轴电缆屏蔽层被严重拉伤，或BNC联接处接触不良，产生信号弱，有干扰。

　　可能形成的原因：穿管时，多次拉伤；架空线倾斜角度太大，无重力分段保护；顺楼层墙壁垂直自由布线等；BNC联接头与电缆压接或焊接不可靠，50/75欧姆头和座购货错误造成的不匹配联接，线缆中间接头处用手拧连接，长时间接头处氧化等；

　　照片说明：这是一组电缆伤断不同程度下产生的干扰和抗干扰效果照片。与实际动态图像比较，静态抓拍的照片上，干扰明显减轻了许多；

1） 无干扰视频原信号：无干扰；

2） 电缆伤断——轻度：有隐约轻微的干扰；

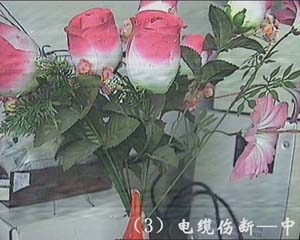

3） 电缆伤断——中度：有明显的干扰出现（工程中出现的情况，大都在中度以下）；

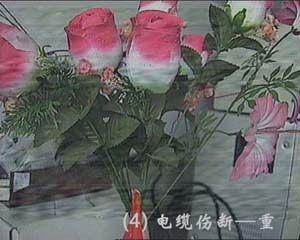

4） 电缆伤断——重度：有强干扰出现（工程中出现重度的情况很少见到）；

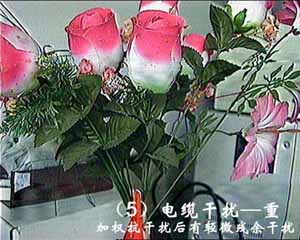

5） 电缆伤断——重度有强干扰出现情况下（4），用“加权抗干扰器”后，干扰被有效抑制，但还有残留干扰；

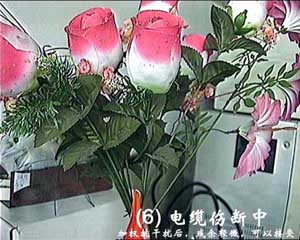

6） 电缆伤断——中度有干扰出现情况下（7），用“加权抗干扰器”后，干扰被有效抑制，基本看不到残留干扰；

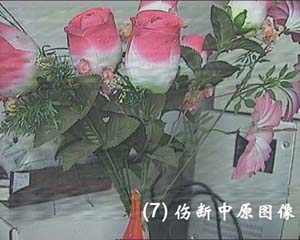

7） 电缆伤断——中度有干扰出现情况（6）的原信号情况对照；

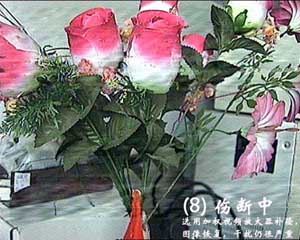

8） 电缆伤断——中度有干扰出现情况下（7），用“加权视频放大器”恢复（或普通视频放大器）后，干扰没被抑制，甚至干扰还有一定的增强；

工程处理建议：

1. 施工前，实测电缆内外导体的电阻（如2.3欧姆/100米），施工中严禁野蛮布线，布线结束后，复核测量线缆电阻，一般大于20-50%时，应划为重大事故，超过50%时，应果断报废，避免后患发展；

2. BNC头不要错用50欧姆的，检查设备BNC座，是不是真正75欧姆的（有的厂家用50欧姆当75欧姆卖）；BNC头加工，要规范，可靠；

3. 长电缆中间连接，用标准75欧姆F型接头和双通连接，做防水；

4. 万一布线已经不可更改（地面已经固化），电缆又有中度以下损伤，信号弱有干扰，选用加权抗干扰器基本可以解决；也可以选择其他抗干扰设备；这种情况，不能错误选用加权视频放大器解决（错选事例已多次发生过）；
