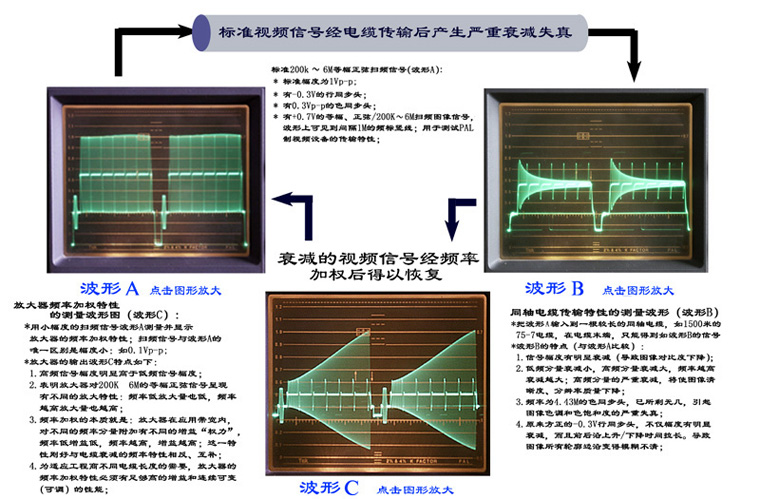

如图所示：

　　A图——为我国视频PAL-D制式0—6M的等幅扫频测试信号，把这个信号代替摄像机，送给同轴电缆传输；因为它里面包括了0—6M的所有成分，幅度又是相等的，所以可以一目了然的看出传输系统的频率相应。　

　　B图——为A信号经过电缆传输后，在输出端的75欧姆负载上得到的信号，可以看出所有0—6M频率幅度都有衰减，频率越高衰减越大，即改变了源信号“等幅”特征，或者说，改变了源信号各种频率分量之间的相对比例关系，这就叫“频率失真”。这就说明，视频信号通过同轴电缆传输不仅产生幅度衰减，还产生不可忽视的“频率失真”。从对图像质量的影响来看，幅度降低，使灰度等级降低，图像变的暗淡；“频率失真”，特别是高频成分快速衰减，使图像变得模糊拖尾，清晰度和分辨率严重降低，因为清晰度和分辨率是靠高频成分支持的。同时，因为4.43M的色度付载波也快速衰减，解调幅度不够，将使色饱和度和色调变坏，甚至失彩。

　　C图——为加权视频放大器的“频率加权补偿特性”。特点是频率越高，增益越高，规律是与电缆的传输特性相反、互补。所以用他来放大B信号，刚好可以恢复到A信号的特性，实现“完全补偿”，图像也就恢复到源信号水平。这就是EIE“视频恢复主机”的恢复原理 。当然这种 “恢复”，不可能100%是信号A的原样，会有一定“误差”，按照我国PAL-D 视频失真度误差范围要求进行补偿，就是真正高质量的视频恢复，

　　EIE“视频恢复主机”的恢复功能，就是按照可以实现这个标准来设计和生产的。用主观的“感官标准”来设计、生产产品，可以说，产品没有一个能够达到这一标准要求的。对一个固定长度电缆的完全恢复是比较容易的，但工程实际的电缆长度、型号是任意的，这就要求“视频恢复主机”的补偿特性具有连续可调的控制功能，可以对最大范围内的任意长度电缆，都可以实现完全补偿。EIE“视频恢复主机”就具有这种功能。我国PAL-D 视频失真度误差范围要求是很高的，在0—6M频率范围内，对视频传输特性要求是：0—5M范围内为±0.75db,或大约电压波形的91.8%——109%范围。6M频率大约是70%——109%。图像质量，不允许用肉眼观察出图像差别。实际监控工程的视频传输系统，大多是由多段传输设备和器材组成的，总体传输质量，肯定要低于每一段的传输质量，所以，传输产品应该具有较高的技术标准，才能保证监控工程总体视频传输质量。如果传输产品执行“感官”的“可以”“还行”等标准，那在具体工程里就“不可以、不行了”。就会把工程商凉在现场。许多工程人员经常发现，最后的图像效果，比设备单独测试的效果差很多，就是因为设备标准太低的原因，每部分都“吃”掉太多，总体就不够了。信噪比问题：

　　EIE“视频恢复主机”给出的最大传输距离指标是：SYWV75-7电缆3公里，75-5电缆2公里。6M信号在传输中衰减是40db,1Vp-p值，是120db微伏，衰减40db后为80 db微伏，在这个电平上放大恢复，显然不会影响信号的信噪比。就像有线电视传输中，要求降到80 db微伏就加放大器一样。“e放大器”的典型测试数据是：1200米SYWV75-5电缆加视频恢复主机，不加权信噪比大于60db,加权信噪比大于67db.噪声电平大约是0.45mv;摄像机的输出信噪比一般为48db,噪声电平大约是4mv,说明传输设备的噪声电平，要比摄像机输出信号的噪声电平低一个数量级，所以不会影响视频信噪比的。应用频率加权视频放大技术，在保证恢复原图像质量的原则下，可以把同轴电缆的传输距离由1、2百米扩展到了2、3公里。已经与多模光端机传输距离相当。传输电缆，采用普通SYWV-物理发泡64编电缆就可以实现，价格最便宜，设备成本也是各种传输设备中价格最低的。并且具有其他视频传输设备没有的“图像质量可控恢复功能”，确保系统图像优质、一致，性价比可想而知。
