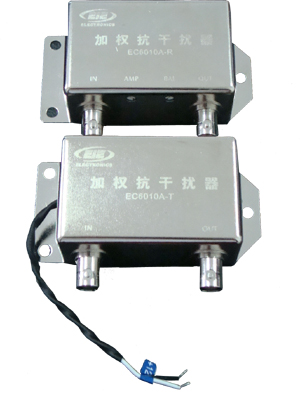

EC6010A 加权抗干扰器 --- 工程型
远距离传输、抗干扰、防雷三合一

主要功能
　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　针对同轴电缆传输工程中的视频干扰、电缆衰减和频率失真等问题而开发的最新专利技术产品。对于工程中常见的电梯环境干扰、变频电机、开关电源类高频谐波干扰、50/100Hz低频电源干扰、中短波广播辐射类干扰等都具有立竿见影的效果。“频率加权补偿”技术的应用，可保证75-5同轴电缆在1000米内达到摄像机源信号水平。
　　 针对工程现场雷电感应和高电压入侵，产品具有保护功能，不需要再安装防雷器。

二、应用　

本产品安装在电缆传输的两端，即摄像机一端、监控室一端。

① 前端：发送器（EC6010A-T）
1. 摄像机输出信号，用尽可能短的电缆，连接到发送器BNC输入端(IN)。
2. 发送器BNC输出端(OUT)与传输电缆连接。
3. 发送器由外接12VDC直流电源供电。

② 末端：接收器（EC6010A-R）——无源
1. 视频传输电缆末端，连接“接收器”BNC输入端(IN)。
2. 接收器BNC视频输出端是恢复后的视频信号输出，可调节图像质量。

三、技术条件
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
1.　电源：+12VDC
2.　视频输入：75ΩBNC
3.　视频输出：1Vp-p 75ΩBNC
4.　使用温度：-20℃~+70℃

四、规格尺寸 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
发送端：70*45*30mm
接收端：70*45*30mm
重量：300g
